راهنمای جعبه فیوز پراید؛ نقشه فیوزها و کاربرد هر فیوز
جعبه فیوز پراید معمولاً در قسمت زیر داشبورد و در سمت چپ فرمان قرار دارد و مجموعهای از فیوزها برای حفاظت از مدارهای مختلف خودرو را در خود جای میدهد. فیوزها از مدارهایی مانند برفپاککن، فن، شیشهبالابر، پمپ بنزین، سیستم صوتی، چراغها، بوق، قفل مرکزی و ECU محافظت میکنند. در صورت از کار افتادن ناگهانی یک وسیله برقی، بررسی فیوز مربوط میتواند نخستین مرحله عیبیابی باشد؛ اما تعویض فیوز باید با نمونهای دارای آمپراژ صحیح انجام شود و اگر فیوز جدید نیز بلافاصله میسوزد، احتمال وجود اتصال کوتاه یا ایراد در مدار وجود دارد.
جعبه فیوز پراید یکی از مهمترین بخشهای سیستم برق این خودرو است و وظیفه آن محافظت از مدارهای الکتریکی در برابر افزایش جریان و اتصال کوتاه است. بسیاری از مشکلاتی که راننده هنگام استفاده از چراغها، بوق، شیشهبالابر، سیستم صوتی، برفپاککن یا برخی تجهیزات دیگر مشاهده میکند، ممکن است به یک فیوز سوخته مربوط باشد.
شناخت محل جعبه فیوز و کاربرد هر فیوز میتواند در بسیاری از مواقع عیبیابی اولیه را سادهتر کند. البته باید توجه داشت که همه مدلهای پراید از نظر سیمکشی و آرایش فیوزها کاملاً یکسان نیستند و در مدلهای مختلف، بهخصوص نمونههای قدیمیتر و کاربراتوری، ممکن است تفاوتهایی وجود داشته باشد.
در این راهنما، ضمن معرفی جعبه فیوز پراید و کاربرد مدارهای مختلف، نحوه تشخیص فیوز معیوب، روش صحیح تعویض، اشتباهات خطرناک و نکاتی را بررسی میکنیم که برای دارندگان پراید در ایران کاربرد عملی دارد.
جعبه فیوز پراید کجاست؟
در بیشتر مدلهای پراید، جعبه فیوز داخل کابین و در سمت چپ غربیلک فرمان قرار گرفته است. این محل بهگونهای انتخاب شده که راننده یا تعمیرکار بتواند در صورت بروز مشکل، به فیوزها دسترسی داشته باشد و وضعیت آنها را بررسی کند. با این حال، شکل قاب، محل دقیق دسترسی و چیدمان فیوزها میتواند با توجه به سال تولید و نسخه خودرو متفاوت باشد.
برای دسترسی به جعبه فیوز، ابتدا خودرو را در محل امن متوقف کنید و ترجیحاً سوئیچ را ببندید. اگر قرار است روی مدارهای حساس کار کنید یا احتمال اتصال کوتاه وجود دارد، قطع کردن سر منفی باتری نیز میتواند از ایجاد آسیب بیشتر جلوگیری کند. هنگام باز کردن قاب، از فشار بیش از حد استفاده نکنید تا خارها یا پوشش پلاستیکی آسیب نبینند.
نکته مهم این است که صرفاً به محل فیوز اکتفا نکنید. قبل از خارج کردن هر فیوز، علامت یا نقشه روی درپوش جعبه فیوز و دفترچه راهنمای همان خودرو را بررسی کنید. بهخصوص در پرایدهای قدیمی، تفاوتهای سیمکشی ممکن است باعث شود شماره یا محل یک فیوز با خودروی دیگری یکسان نباشد.

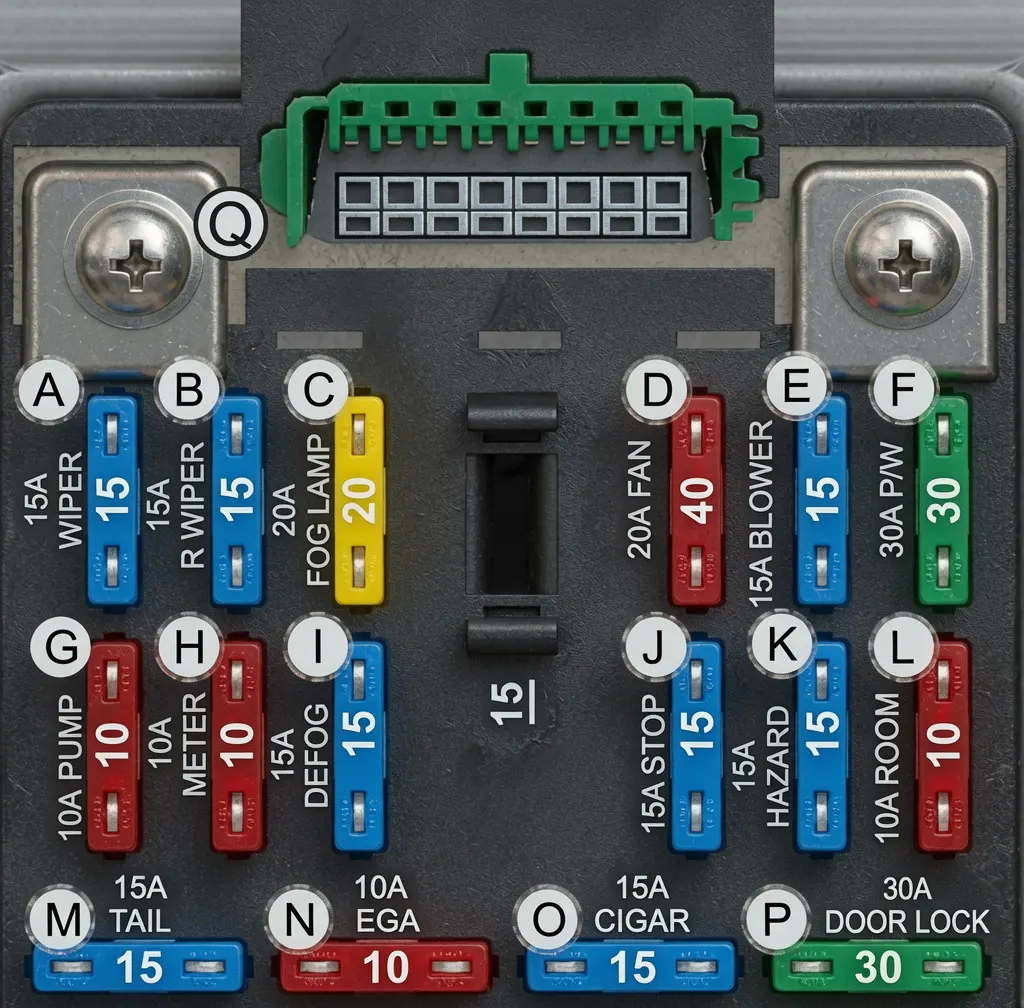

نقشه جعبه فیوز پراید و کاربرد فیوزها
نقشه جعبه فیوز به راننده کمک میکند مشخص شود هر فیوز از کدام مدار محافظت میکند. در راهنمای منتشرشده برای پراید، مدارها با حروف انگلیسی از A تا P معرفی شدهاند. این دستهبندی شامل بخشهایی مانند برفپاککن، فن، پمپ بنزین، کیلومترشمار، چراغ ترمز، سیستم صوتی، ECU و قفل مرکزی است.
جدول زیر کاربرد این مدارها را بهصورت خلاصه نشان میدهد:
| کد | مدار یا تجهیز تحت حفاظت |
|---|---|
| A | برفپاککن و شیشهشوی جلو |
| B | برفپاککن عقب |
| C | چراغ مهشکن |
| D | فن رادیاتور |
| E | فن تهویه هوای داخل کابین |
| F | شیشهبالابر |
| G | پمپ بنزین |
| H | کیلومترشمار |
| I | گرمکن شیشه عقب |
| J | چراغ ترمز و بوق |
| K | فلاشر و ساعت |
| L | سیستم صوتی، چراغهای داخل کابین و صندوق |
| M | راهنمای جلو، چراغ خطر، چراغ پلاک و چراغهای کوچک جلو |
| N | واحد کنترل موتور یا ECU |
| O | فندک، آنتن و ساعت |
| P | قفل مرکزی درها |
این جدول بر اساس نقشه ارائهشده در منبع اصلی تنظیم شده است، اما برای تعویض واقعی فیوز باید مشخصات خودروی موردنظر نیز بررسی شود؛ زیرا آرایش مدارها در همه نسخههای پراید الزاماً یکسان نیست.
فیوز پمپ بنزین پراید کدام است؟
یکی از پرسشهای رایج مالکان پراید، پیدا کردن فیوز مرتبط با پمپ بنزین است. در نقشه مورد بررسی، مدار پمپ بنزین با حرف G مشخص شده است. اگر خودرو استارت میخورد اما صدای عملکرد پمپ بنزین هنگام باز کردن سوئیچ شنیده نمیشود، بررسی فیوز مربوط میتواند یکی از مراحل اولیه عیبیابی باشد.
البته خاموش بودن پمپ الزاماً به معنای سوختن فیوز نیست. رله، سیمکشی، اتصالات، خود پمپ، برق ورودی و در برخی مدلها سیستم مدیریت موتور نیز میتوانند عامل مشکل باشند. بنابراین اگر فیوز سالم است، نباید صرفاً با تعویض چند قطعه بهصورت آزمون و خطا ادامه داد.
اگر فیوز پمپ بنزین را تعویض کردید و فیوز جدید بلافاصله سوخت، از قرار دادن فیوز با آمپراژ بالاتر یا اتصال سیم به جای فیوز خودداری کنید. این وضعیت میتواند نشانه اتصال کوتاه در مدار باشد و نیاز به بررسی تخصصی دارد.
فیوز بوق و چراغ ترمز پراید
بوق و چراغ ترمز از تجهیزات مهم خودرو هستند و نقص در مدار آنها فقط یک مشکل رفاهی محسوب نمیشود؛ زیرا چراغ ترمز مستقیماً با ایمنی رانندگی ارتباط دارد. در نقشه ارائهشده، مدار J به چراغ ترمز و بوق مربوط شده است.
اگر بوق کار نمیکند، ابتدا میتوان فیوز مربوط را بررسی کرد. در صورتی که فیوز سالم باشد، باید مواردی مانند رله، خود بوق، سیمکشی، اتصالات و کلید یا مدار فرمان بررسی شود. برای چراغ ترمز نیز خرابی لامپ، سوکت، کلید ترمز یا سیمکشی میتواند باعث قطع عملکرد شود.
به همین دلیل، اگر با تعویض فیوز مشکل برطرف نشد، بهتر است از تعویض پشتسرهم فیوز خودداری کنید. تشخیص علت اصلی خرابی، راه مطمئنتری برای جلوگیری از آسیب بیشتر به سیستم برق خودرو است.
فیوز چراغهای پراید کدام است؟
چراغهای خودرو از چند مدار مختلف تشکیل شدهاند و نمیتوان همه چراغها را به یک فیوز نسبت داد. در نقشه مورد بررسی، مدار M با چراغهای راهنمای جلو، چراغ خطر، چراغ پلاک و چراغهای کوچک جلو ارتباط دارد.
اگر فقط بخشی از چراغها خاموش شدهاند، بهتر است ابتدا مشخص کنید دقیقاً کدام چراغها از کار افتادهاند. برای مثال، قطع همزمان چند چراغ ممکن است به یک فیوز یا مسیر مشترک مربوط باشد، اما خرابی یک چراغ بهتنهایی میتواند از لامپ یا سوکت آن ناشی شود.
در مواردی که چراغهای جلو بهصورت مقطعی قطع و وصل میشوند، موضوع لزوماً به فیوز محدود نیست. کلیدها، دسته راهنما، اتصالات و سیمکشی نیز باید بررسی شوند. چنین ایرادهایی، بهخصوص هنگام رانندگی شبانه، نباید نادیده گرفته شوند.
فیوز ضبط، ساعت و فندک پراید
قطع شدن ضبط، ساعت یا فندک از مشکلاتی است که در پراید زیاد مورد توجه رانندگان قرار میگیرد. در نقشه مورد بررسی، مدار O برای فندک، آنتن و ساعت و مدار L برای سیستم صوتی، چراغهای داخلی و چراغ صندوق در نظر گرفته شده است.
اگر چند وسیله بهطور همزمان از کار افتادهاند، بررسی فیوزهای مربوط میتواند سریعترین مرحله اولیه باشد. با این حال، در صورتی که فقط ضبط خاموش شده ولی سایر تجهیزات همان مدار فعال هستند، احتمال وجود ایراد در خود دستگاه، سوکت یا سیمکشی نیز مطرح است.
یک اشتباه رایج، استفاده از فیوز قویتر برای جلوگیری از سوختن دوباره فیوز است. این کار ممکن است به جای حل مشکل، سیمکشی و تجهیزات خودرو را در معرض جریان بیش از ظرفیت طراحیشده قرار دهد.
فیوز شیشهبالابر پراید
در نقشه ارائهشده، مدار شیشهبالابر با حرف F مشخص شده است. اگر شیشهها کار نمیکنند، بررسی فیوز یکی از مراحل اولیه عیبیابی است؛ اما خرابی کلید، موتور شیشهبالابر، رله، سیمکشی یا اتصالات نیز میتواند چنین علامتی ایجاد کند.
اگر فقط یک شیشه از کار افتاده ولی سایر شیشهها بهدرستی حرکت میکنند، احتمال اینکه مشکل صرفاً از فیوز اصلی باشد کمتر میشود. در چنین شرایطی باید مسیر مربوط به همان شیشه و کلید آن بررسی شود.
اگر هنگام استفاده از شیشهبالابر بوی سوختگی، دود، گرم شدن سیم یا صدای غیرعادی مشاهده کردید، استفاده از سیستم را متوقف کنید. ادامه دادن کار ممکن است باعث آسیب بیشتر به مدار برق خودرو شود.
فیوز برفپاککن و شیشهشوی پراید
برفپاککن از تجهیزات حیاتی برای حفظ دید راننده در هوای بارانی است. در نقشه مورد بررسی، مدار A به برفپاککن و شیشهشوی جلو اختصاص دارد و مدار B مربوط به برفپاککن عقب معرفی شده است.
اگر برفپاککن کاملاً از کار افتاده است، بررسی فیوز میتواند شروع مناسبی باشد. اما اگر برفپاککن گاهی کار میکند و گاهی متوقف میشود، احتمال ایراد در کلید، موتور، اتصالات یا سیمکشی نیز وجود دارد.
همچنین نباید برفپاککن را روی شیشهای که خشک یا یخزده است با فشار زیاد به کار انداخت. فشار مکانیکی بالا میتواند به موتور یا مکانیزم آن آسیب وارد کند و در چنین شرایطی سوختن فیوز تنها یکی از نتایج احتمالی خواهد بود.
فیوز فن رادیاتور پراید
فن رادیاتور نقش مهمی در کنترل دمای موتور دارد و در نقشه مورد بررسی، مدار D برای آن معرفی شده است. اگر فن در زمان لازم روشن نمیشود، بررسی فیوز میتواند یکی از مراحل ابتدایی باشد.
اما روشن نشدن فن همیشه از فیوز نیست. رله، موتور فن، سنسورها، اتصالات، سیمکشی و سیستم کنترل موتور نیز ممکن است عامل مشکل باشند. بنابراین نباید با دیدن فیوز سالم، عیبیابی را متوقف کرد.
از سوی دیگر، اگر فیوز فن مرتباً میسوزد، نصب فیوز قویتر راهحل نیست. تکرار این اتفاق باید بهعنوان یک علامت هشدار در نظر گرفته شود و مدار توسط فرد متخصص بررسی شود.
فیوز ECU پراید چه وظیفهای دارد؟
واحد کنترل موتور یا ECU یکی از حساسترین بخشهای سیستم برق خودرو است و در نقشه مورد بررسی، مدار N به آن اختصاص داده شده است. ECU اطلاعات سنسورها را دریافت و عملکرد بخشهای مختلف سیستم مدیریت موتور را کنترل میکند.
مشکلات مربوط به برق ECU میتوانند علائم متفاوتی ایجاد کنند؛ از روشن نشدن خودرو گرفته تا اختلال در عملکرد موتور یا روشن شدن چراغ هشدار. با این حال، نباید هر مشکل مربوط به روشن نشدن خودرو را مستقیماً به ECU نسبت داد.
اگر فیوز مرتبط با ECU سالم است اما خودرو همچنان روشن نمیشود، باید برقرسانی، رلهها، سوکتها، سنسورها و سایر بخشهای مرتبط نیز بررسی شوند. تعویض ECU بدون تشخیص دقیق میتواند هزینه قابلتوجهی به مالک خودرو تحمیل کند.
چگونه فیوز سوخته پراید را تشخیص دهیم؟
تشخیص ظاهری فیوز سوخته در بسیاری از موارد ساده است. پس از خارج کردن فیوز، میتوان سیم یا نوار فلزی داخل آن را بررسی کرد. اگر این بخش قطع شده باشد، فیوز احتمالاً سوخته است.
با این حال، تشخیص ظاهری همیشه کافی نیست. در صورت وجود تردید میتوان از مولتیمتر یا ابزار تست مناسب استفاده کرد. مهم این است که هنگام بررسی، از ایجاد اتصال ناخواسته بین پایههای فیوز جلوگیری شود.
علائم رایج سوختن فیوز میتواند شامل موارد زیر باشد:
- از کار افتادن ناگهانی یک وسیله برقی
- قطع همزمان چند تجهیز مرتبط
- خاموش شدن چراغ یا مجموعهای از چراغها
- کار نکردن سیستم صوتی یا فندک
- از کار افتادن شیشهبالابر
- قطع عملکرد برفپاککن
- روشن نشدن برخی تجهیزات وابسته به مدار موردنظر
البته این علائم فقط برای تشخیص اولیه هستند و نمیتوان صرفاً بر اساس آنها علت خرابی را قطعی اعلام کرد.
روش صحیح تعویض فیوز پراید

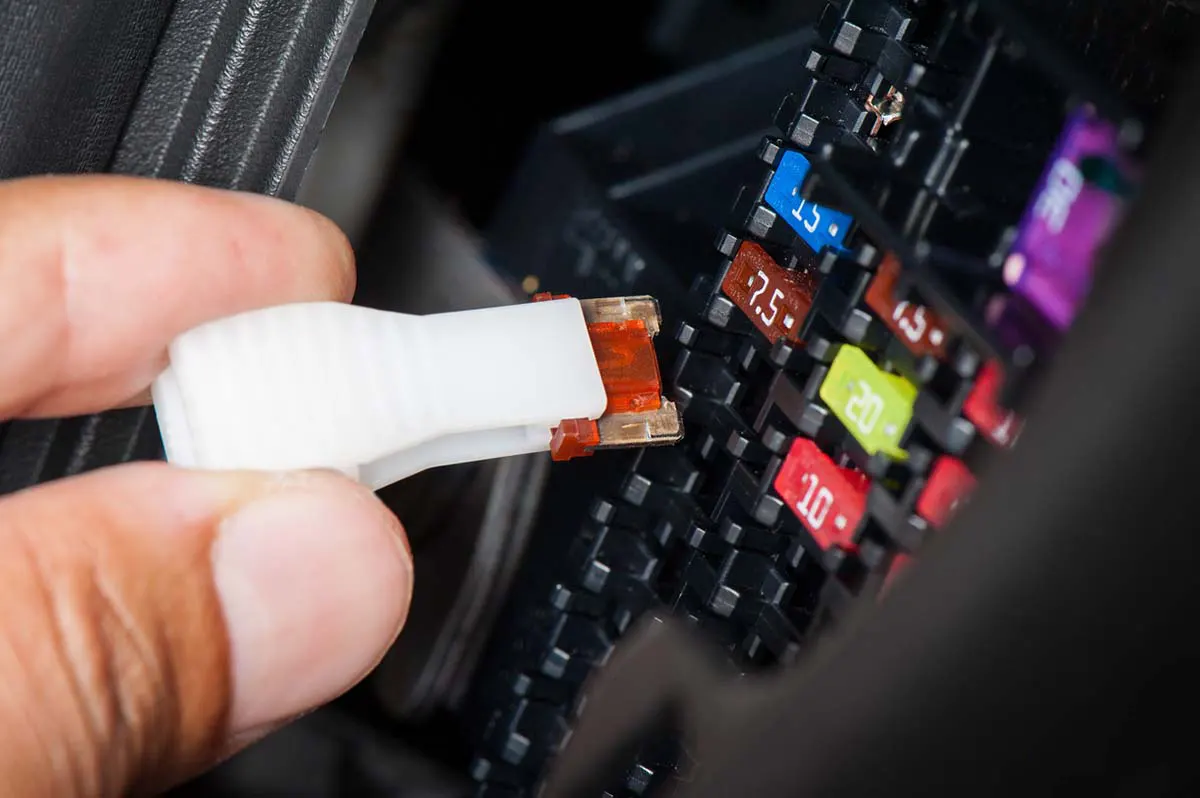

تعویض فیوز در ظاهر کار سادهای است، اما رعایت چند نکته میتواند از آسیب به سیستم برق جلوگیری کند. ابتدا خودرو را در محل امن متوقف کرده و سوئیچ را ببندید. سپس فیوز مشکوک را با ابزار مناسب خارج کنید و وضعیت آن را بررسی کنید.
فیوز جایگزین باید از نظر نوع و ظرفیت جریان با فیوز اصلی مطابقت داشته باشد. استفاده از فیوز با آمپراژ بالاتر میتواند باعث شود مدار در شرایطی که باید قطع شود، جریان بیشتری تحمل کند و این موضوع خطر آسیب به سیمکشی یا قطعات را افزایش میدهد.
مراحل کلی را میتوان اینگونه خلاصه کرد:
- خودرو را متوقف و سوئیچ را خاموش کنید.
- محل جعبه فیوز را پیدا کنید.
- فیوز مرتبط با مدار معیوب را طبق نقشه شناسایی کنید.
- فیوز را با احتیاط خارج کنید.
- وضعیت سیم داخلی آن را بررسی کنید.
- فیوز جدید با مشخصات صحیح را نصب کنید.
- سیستم موردنظر را آزمایش کنید.
- اگر فیوز دوباره سوخت، علت اصلی را بررسی کنید و فیوز قویتر نصب نکنید.
اگر فیوز جدید هم بلافاصله بسوزد چه کنیم؟
سوختن مجدد فیوز پس از تعویض، یکی از مهمترین نشانههایی است که نباید نادیده گرفته شود. این اتفاق میتواند نشاندهنده اتصال کوتاه، خرابی یکی از مصرفکنندههای مدار، آسیب سیمکشی یا وجود مشکل در یک قطعه الکتریکی باشد.
در چنین شرایطی، نصب فیوز جدید بهصورت مکرر فقط نتیجه مشکل را پنهان میکند و ممکن است به قطعات دیگر آسیب برسد. همچنین استفاده از سیم به جای فیوز یا افزایش آمپراژ فیوز یک اقدام پرخطر است.
اگر فیوز جدید بلافاصله یا پس از فعال شدن یک وسیله مشخص میسوزد، بهتر است خودرو توسط برقکار خودرو بررسی شود. بهخصوص در مواردی که سیمها داغ میشوند، بوی سوختگی به مشام میرسد یا آثار ذوبشدن سوکت و جعبه فیوز دیده میشود، ادامه آزمون و خطا توصیه نمیشود.
چرا فیوز پراید میسوزد؟
فیوز در واقع یک قطعه حفاظتی است. زمانی که جریان عبوری از مدار بیش از محدوده مجاز شود، فیوز عمل میکند و مدار را قطع میکند. بنابراین سوختن فیوز همیشه به معنای خراب بودن خود فیوز نیست.
برخی از دلایل رایج سوختن فیوز عبارتاند از:
- اتصال کوتاه در سیمکشی
- خرابی یک مصرفکننده برقی
- آسیب دیدن عایق سیمها
- ورود آب یا رطوبت به اتصالات
- نصب تجهیزات برقی غیراستاندارد
- اضافهبار روی مدار
- استفاده از لوازم جانبی با مصرف جریان بالا
- خرابی سوکت یا اتصالات
اگر یک فیوز فقط یک بار پس از یک اتفاق مشخص سوخته باشد، تعویض آن با نمونه صحیح ممکن است مشکل را حل کند. اما تکرار سوختن فیوز نشانهای است که باید علت آن پیدا شود.
تفاوت جعبه فیوز پرایدهای مختلف
یکی از نکاتی که هنگام استفاده از نقشه جعبه فیوز پراید باید جدی گرفته شود، تفاوت میان مدلهای مختلف این خودرو است. پراید در سالها و نسخههای مختلف تولید شده و نمونههای کاربراتوری، انژکتوری و برخی مدلهای جدیدتر ممکن است در سیمکشی یا تجهیزات برقی تفاوت داشته باشند.
حتی ممکن است دو خودرو با ظاهر مشابه، به دلیل سال ساخت یا نوع سیستم برق، آرایش متفاوتی در جعبه فیوز داشته باشند. در بخش نظرات مقاله اصلی نیز کاربران به تفاوت میان برخی مدلها و نیاز به راهنمای اختصاصی برای نمونههای قدیمیتر اشاره کردهاند.
بنابراین جدول این مقاله را باید راهنمای عمومی دانست، نه جایگزین نقشه کارخانهای همان خودرو. برای تعویض فیوز، بهترین مرجع، نقشه روی درپوش جعبه فیوز، دفترچه خودرو یا اطلاعات اختصاصی مدل و سال ساخت است.
| مورد بررسی | چرا اهمیت دارد؟ |
|---|---|
| سال تولید | ممکن است آرایش مدارها تغییر کرده باشد |
| کاربراتوری یا انژکتوری بودن | ساختار سیستم برق یکسان نیست |
| نوع ECU | در برخی مدلها متفاوت است |
| تجهیزات نصبشده | مصرفکنندههای اضافه میتوانند مدار را تغییر دهند |
| نقشه روی جعبه | برای شناسایی فیوز همان خودرو قابل اتکاتر است |
اشتباهات رایج هنگام کار با جعبه فیوز پراید
یکی از اشتباهات رایج، استفاده از فیوز با آمپراژ بیشتر برای جلوگیری از سوختن مجدد آن است. این کار ممکن است باعث شود سیمکشی بیش از ظرفیت طراحیشده جریان دریافت کند و در شرایط نامناسب، خطر داغ شدن سیمها یا آتشسوزی افزایش پیدا کند.
اشتباه دیگر، اتصال مستقیم سیم به جای فیوز است. فیوز برای محافظت از مدار طراحی شده و حذف آن به معنی حذف یکی از مهمترین لایههای حفاظتی سیستم برق خودرو است.
همچنین برخی رانندگان هنگام مشاهده مشکل برقی، چندین فیوز را پشت سر هم تعویض میکنند بدون اینکه بدانند هر فیوز چه مداری را کنترل میکند. روش بهتر این است که ابتدا علامت خرابی را مشخص کنید، مدار مربوط را پیدا کنید و سپس علت را مرحلهبهمرحله بررسی کنید.
چه زمانی تعویض فیوز کافی نیست؟
اگر یک وسیله برقی پس از تعویض فیوز همچنان کار نمیکند، الزاماً به این معنی نیست که فیوز جدید خراب است. ممکن است مشکل در خود مصرفکننده یا مسیر انتقال برق باشد.
برای مثال، اگر فیوز شیشهبالابر سالم باشد ولی شیشه حرکت نکند، باید موتور، کلید و سیمکشی نیز بررسی شوند. به همین شکل، قطع صدای بوق با وجود سالم بودن فیوز میتواند به خرابی خود بوق یا مدار فرمان مربوط باشد.
نشانههایی که بهتر است در صورت مشاهده آنها سراغ تعمیرکار متخصص بروید عبارتاند از:
- سوختن مکرر یک فیوز
- بوی سیم یا پلاستیک سوخته
- ذوب شدن محل قرارگیری فیوز
- دود کردن سوکت یا سیم
- گرم شدن غیرعادی سیمها
- قطع و وصل شدن مکرر تجهیزات
- روشن شدن چند چراغ هشدار بهصورت همزمان
- از کار افتادن چند سیستم برقی بدون علت مشخص
آیا میتوان فیوز پراید را در خانه تعویض کرد؟
اگر مشکل صرفاً سوختن یک فیوز باشد و علت مشخصی برای آن وجود داشته باشد، تعویض فیوز کار پیچیدهای نیست و بسیاری از رانندگان میتوانند آن را انجام دهند. با این حال، باید مشخصات فیوز جدید دقیقاً با نمونه اصلی مطابقت داشته باشد.
در مقابل، اگر فیوز مرتب میسوزد یا آثار سوختگی در جعبه فیوز، سوکت یا سیمکشی دیده میشود، بهتر است کار را متوقف کنید. سیستم برق خودرو مجموعهای از مدارهای بههمپیوسته است و یک عیب ساده در ظاهر میتواند ناشی از مشکل دیگری در مدار باشد.
برای خودروهایی که قبلاً روی آنها تجهیزات جانبی مانند سیستم صوتی قدرتمند، دزدگیر، ردیاب یا لوازم برقی اضافی نصب شده است، بررسی توسط برقکار اهمیت بیشتری دارد؛ زیرا سیمکشی غیراستاندارد میتواند منشأ بسیاری از مشکلات باشد.
